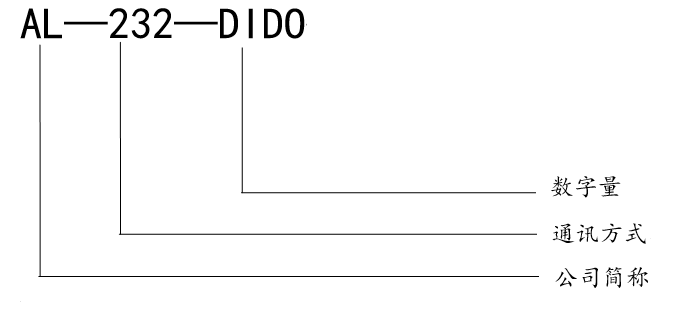

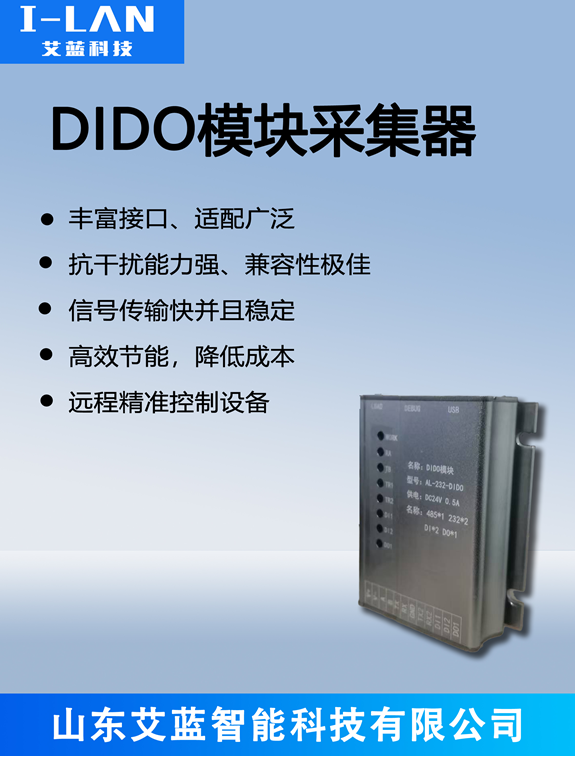

1、產品概述
在工業自動化及數據通信需求日益增長的當下,艾藍科技憑借深厚的技術沉淀與對市場的敏銳洞察,成功研發出一款性能卓越的DIDO模塊,致力于為復雜多變的工業場景提供高效、穩定的解決方案。
這款DIDO模塊接口豐富,具備1路485接口。485接口憑借其抗干擾能力強、傳輸距離遠的特性,能在嘈雜的工業環境中,實現設備間穩定的數據傳輸,可輕松連接各類智能儀表、傳感器等設備,搭建起高效的數據交互網絡。2路232接口則為一些對數據傳輸實時性要求較高、傳輸距離相對較短的設備提供了適配方案,像部分打印機、調試設備等,都能通過232接口與模塊實現無縫對接。
此外,模塊配備2路DI(數字量輸入)與1路DO(數字量輸出)接口。DI接口能夠精準采集外部設備的開關狀態信號,將其轉化為數字信號傳輸給系統,實現對設備運行狀態的實時監測;DO接口則可根據系統指令輸出開關信號,對外部設備進行遠程控制,比如控制繼電器的開合,從而實現對電機、閥門等設備的啟停操作,為自動化控制流程提供有力支持。
在供電方面,模塊采用24V供電,電流僅需0.5A ,這種低功耗設計不僅能有效降低能源消耗,減少企業運營成本,還能適應多種電源環境,確保在不同的工業現場都能穩定運行。無論是小型自動化生產線,還是大型工業控制系統,該DIDO模塊都能憑借其出色的性能、豐富的接口以及穩定的供電設計,成為提升系統可靠性與智能化水平的關鍵組件,助力企業在工業4.0的浪潮中穩步前行。
多元串口通信,數據暢連無憂:模塊搭載1路485接口,它是長距離、多節點通信的得力助手。在工業現場,各類傳感器、智能儀表星羅棋布,485接口以其半雙工差分傳輸特性,抗干擾能力強,最遠傳輸距離可達千米以上,能輕松組建起龐大的數據采集網絡,將分散各處的設備數據匯總傳輸,保障信息高效流通。2路232接口則專注于短距離、高速率通信,適用于本地調試設備、打印機等,以全雙工通信模式,實現數據的快速收發,滿足設備間即時通信需求,讓調試、指令下達等操作迅速響應。
數字量交互,精準掌控設備狀態:2路DI(數字量輸入)接口如同模塊的“感知觸角”。它們能夠?qū)崟r采集外部設備的開關狀態信號,像是電機的啟停、閥門的開閉這類狀態信息,都能被精準捕捉并轉化為數字信號,傳輸至控制系統,為系統決策提供第一手運行狀態數據。1路DO(數字量輸出)接口則是模塊的“執行手臂”,控制系統通過它輸出開關信號,控制外部設備的動作,比如控制繼電器,進而實現對電機、電磁閥等設備的遠程啟停與運轉調控,使整個工業流程實現自動化閉環控制。
穩定供電,適配多樣工業環境:采用24V供電、僅需0.5A電流的設計,讓這款DIDO模塊在供電上盡顯優勢。24V是工業領域廣泛應用的標準電壓,易于獲取,模塊能適配各類常見的工業電源。低電流需求意味著功耗低,不僅降低了能源成本,還減少了發熱,提升模塊運行穩定性,無論是高溫、高濕等惡劣工況,還是對功耗敏感的分布式控制系統,它都能穩定運行,持續為工業自動化進程保駕護航。
1.接口參數
1.1 485接口
接口類型:標準RS - 485接口,采用半雙工差分傳輸方式。
通信速率:支持300bps - 115200bps自適應,可根據實際應用場景靈活配置,滿足不同數據傳輸速率需求。
傳輸距離:在無中繼情況下,最遠傳輸距離可達1200米,有效保證長距離數據傳輸穩定性,適應復雜工業現場布局。
節點數量:支持多節點連接,理論上最多可連接32個節點,方便構建大規模數據采集與控制系統。
1.2
232接口
接口類型:標準RS - 232接口,采用全雙工傳輸方式。
通信速率:支持300bps - 115200bps自適應,可根據連接設備特性設置最佳速率。
傳輸距離:傳輸距離較短,一般為15米以內,適用于本地近距離、高速率數據通信場景。
1.3
DI接口(數字量輸入)
輸入類型:開關量輸入,可直接連接外部開關、傳感器干接點等。
輸入電壓范圍:DC 0 - 30V,具備較寬電壓適應范圍,能適配多種信號源。
輸入阻抗:大于10kΩ,確保對輸入信號的準確采集,減少信號干擾影響。
1.4DO接口(數字量輸出)
輸出類型:晶體管輸出,可驅動外部繼電器、指示燈等負載。
輸出電壓:DC 24V(模塊供電電壓),輸出電流最大可達500mA,滿足常見工業控制設備驅動需求。
開關頻率:最高可達1kHz,可快速響應控制指令,實現對外部設備的精準控制。
2.供電參數
供電電壓:DC 24V,符合工業通用供電標準,便于接入各類工業電源系統。
供電電流:0.5A,功耗低,發熱小,提高模塊穩定性與可靠性,降低能源消耗。
3.環境參數
工作溫度:-20℃ - 70℃,適應高溫、低溫等惡劣工業環境,保障模塊在不同工況下穩定運行。
存儲溫度:-40℃ - 85℃,確保模塊長期存儲性能不受影響。
相對濕度:5% - 95%RH,無冷凝,有效抵御潮濕環境,防止內部電路短路、腐蝕等問題。
485接口工作原理:該模塊的485接口基于RS-485標準,采用差分信號傳輸方式。發送端將邏輯“1”以兩線間一定的正電壓差表示,邏輯“0”以一定的負電壓差表示。接收端通過檢測兩線間的電壓差來還原數據。這種差分傳輸能有效抑制共模干擾,在長距離傳輸中確保數據的準確性和穩定性,實現多個設備在總線上的半雙工通信,同一時刻只能有一個設備發送數據。
232接口工作原理:232接口遵循RS-232標準,以單端信號方式傳輸數據。通過在傳輸線上施加不同的電壓電平來表示邏輯“1”和“0”,一般規定-3V到-15V為邏輯“1”,+3V到+15V為邏輯“0”。它采用全雙工通信模式,發送和接收數據可同時進行,適用于本地近距離設備間的高速數據傳輸。
DI接口工作原理:DI接口用于采集外部數字信號。當外部設備的開關狀態發生變化時,會使DI接口的輸入電壓在0V(對應邏輯“0”)和24V(對應邏輯“1”)之間切換。模塊內部的輸入電路會對輸入信號進行采樣、濾波和電平轉換等處理,將其轉換為可被模塊識別的數字信號,供內部處理器進行分析和處理,從而獲取外部設備的狀態信息。
DO接口工作原理:DO接口用于輸出數字信號以控制外部設備。模塊內部的處理器根據控制指令,通過控制DO接口的晶體管導通或截止,來輸出高電平(24V,對應邏輯“1”)或低電平(0V,對應邏輯“0”)。該信號可驅動繼電器、指示燈等負載,實現對外部設備的開關控制,如控制電機的啟動與停止、閥門的打開與關閉等。
供電原理:模塊采用24V供電,電源電路將輸入的24V電壓進行穩壓、濾波等處理,為模塊內部的各個電路和芯片提供穩定、純凈的直流電源。0.5A的供電電流確保模塊有足夠的能量支持其正常工作,同時低功耗設計可減少發熱,提高模塊的穩定性和可靠性。
1.安裝與連接
1.1安裝:選擇通風良好、干燥且無強電磁干擾的環境,使用配套螺絲將DIDO模塊固定在控制柜或設備安裝板上。模塊體積小巧,安裝孔位設計適配常見工業安裝規格,確保安裝穩固。
1.2 485接口連接:準備一根標準485通信線,將模塊485接口的A、B引腳分別與其他485設備對應引腳相連。注意連接時要確保極性正確,且多設備連接時采用總線型拓撲結構,末端設備需根據實際情況接入120Ω終端電阻,以保證信號傳輸質量。
1.3 232接口連接:使用DB9串口線,將模塊232接口的TXD(發送)、RXD(接收)、GND(地)引腳與目標設備相應引腳按交叉方式連接,即模塊TXD接設備RXD,模塊RXD接設備TXD,GND相互連接,實現全雙工通信。
1.4 DI接口連接:將外部開關或傳感器的干接點一端連接到DI接口引腳,另一端連接到24V電源負極(共地)。當開關閉合時,DI接口檢測到低電平信號,代表邏輯“0”;開關斷開時,檢測到高電平信號,代表邏輯“1”。
1.5 DO接口連接:若要控制繼電器等負載,將DO接口的輸出引腳連接到繼電器線圈的一端,線圈另一端連接到24V電源正極。模塊輸出高電平(24V)時,驅動繼電器吸合;輸出低電平(0V)時,繼電器釋放。
2.參數配置
2.1通信速率設置:可通過上位機軟件或模塊自帶的撥碼開關(若有)設置485和232接口的通信速率,支持300bps - 115200bps多種可選速率。例如,在軟件中打開通信參數設置界面,選擇對應接口,從下拉菜單中選取所需速率,點擊“保存”即可完成設置。
2.2 DI/DO功能映射:利用配置軟件,可將DI接口采集到的信號映射到特定的寄存器或數據位,方便上位機讀??;同時,為DO接口分配控制指令,使其根據上位機發送的命令執行相應動作,如控制設備啟停。
3.運行監測與故障排查
3.1運行監測:在設備運行過程中,可通過上位機軟件實時監控模塊各接口狀態。485和232接口的收發指示燈會直觀顯示數據傳輸情況;DI接口狀態可通過軟件界面查看,以確認外部設備狀態是否正常采集;DO接口輸出狀態也能在軟件中實時反饋,便于監控控制指令執行情況。
3.2故障排查:若通信異常,首先檢查接口連接是否松動,通信線是否破損;確認連接無誤后,檢查通信參數設置是否與對端設備一致。若DI/DO功能異常,檢查外部設備接線是否正確,模塊供電是否穩定,必要時使用萬用表檢測接口電平是否符合正常工作范圍。
高度40mm 寬度128mm長度130mm
鋁型材外殼

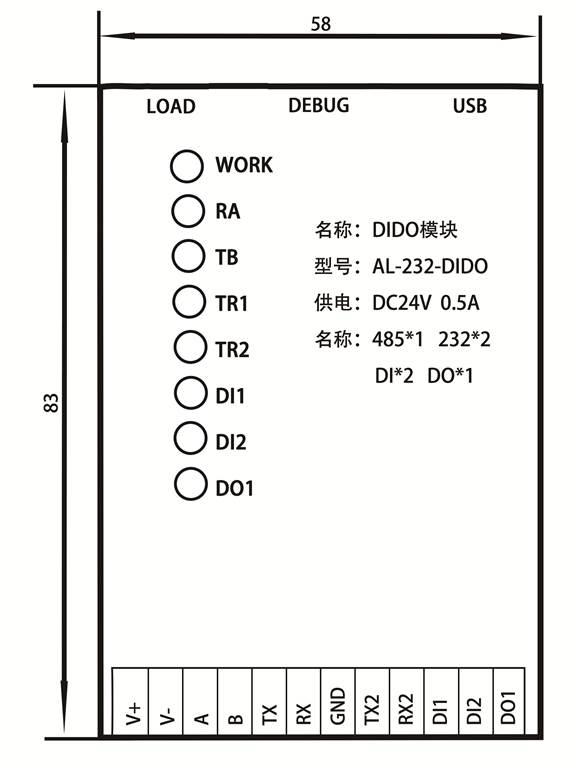

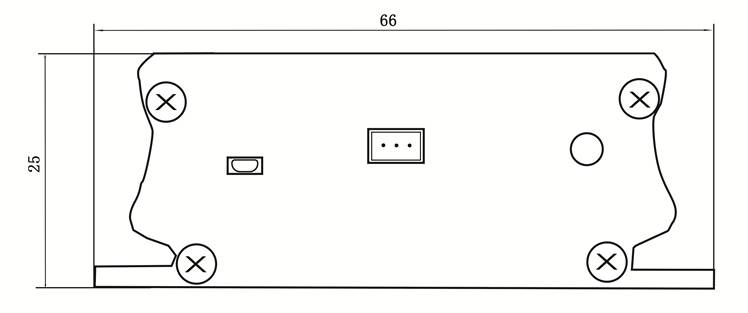

正面中心部分尺寸:
1.安裝前準備
1.1確認安裝環境:選擇通風良好、干燥且無強電磁干擾的區域,理想安裝溫度在-20℃ - 70℃,相對濕度5% - 95%RH且無冷凝,確保模塊能在穩定環境下運行,避免因潮濕、高溫或電磁干擾影響性能。
1.2準備安裝工具:準備好螺絲刀、剝線鉗、萬用表等工具,螺絲刀用于固定模塊,剝線鉗處理線纜,萬用表檢測線路連接與電壓情況,保障安裝順利。
1.3檢查模塊及配件:對照產品清單,檢查DIDO模塊外觀有無損壞,確認配件(如安裝螺絲、通信線纜等)齊全,避免因配件缺失或模塊損壞影響安裝進度。
2.具體安裝步驟
2.1模塊固定:將DIDO模塊放置在控制柜或設備安裝板的預定位置,模塊上的安裝孔位設計適配常見工業安裝規格。
2.2使用配套的螺絲,通過安裝孔將模塊固定在安裝板上,注意擰緊螺絲,確保模塊安裝穩固,防止在設備運行過程中因震動導致模塊松動。
3.接口連接
3.1 485接口連接:使用標準485通信線,一般為雙絞線,將模塊485接口的A引腳與其他485設備的A引腳相連,B引腳與其他設備的B引腳相連,保證極性正確。
若連接多個485設備,采用總線型拓撲結構,從第一個設備連接到最后一個設備,確保所有設備的A、B線依次串聯。根據實際傳輸距離和信號質量需求,在總線末端設備的485接口上接入120Ω終端電阻,以消除信號反射,提高通信穩定性。
3.2 232接口連接:準備DB9串口線,將模塊232接口的TXD(發送)引腳與目標設備的RXD(接收)引腳相連,模塊的RXD引腳與目標設備的TXD引腳相連,GND(地)引腳相互連接,實現全雙工通信的交叉連接方式。檢查串口線兩端連接是否牢固,避免因接觸不良導致通信故障。
3.3 DI接口連接:把外部開關或傳感器的干接點一端連接到DI接口的對應引腳,另一端連接到24V電源的負極(共地)。確保連接可靠,防止因線路松動造成信號采集錯誤。連接完成后,可使用萬用表測量DI接口引腳與地之間的電壓,判斷連接是否正常。
3.4 DO接口連接:若要控制繼電器等負載,將DO接口的輸出引腳連接到繼電器線圈的一端,繼電器線圈的另一端連接到24V電源的正極。注意DO接口的輸出電流限制,確保所連接的負載在模塊的驅動能力范圍內,避免過載損壞模塊。
3.安裝后檢查
3.1線路檢查:再次檢查所有接口的連接線路,確認線纜連接牢固,無松動、短路或斷路情況。
3.2電壓檢測:使用萬用表測量24V供電電壓是否正常,接入模塊的電壓應在合理范圍內,避免過壓或欠壓影響模塊正常工作。
3.3外觀檢查:查看模塊安裝是否穩固,周圍有無雜物遮擋,確保模塊安裝符合要求,具備良好的散熱和運行條件。
1.通信故障
1.1 485通信異常:檢查485通信線連接是否松動、破損,確保A、B線連接正確且無短路或斷路,終端電阻設置是否正確。若問題依舊,檢查模塊與設備的485通信參數如波特率、數據位、校驗位等是否一致,可嘗試重新設置參數。還可能是模塊或設備的485接口損壞,用替換法確定故障設備并維修或更換。
1.2 232通信故障:查看232串口線連接是否正常,TXD和RXD引腳是否交叉連接正確,GND是否連接良好。確認通信參數設置無誤后,檢查是否有其他設備占用串口資源或存在軟件沖突,必要時重啟相關設備和軟件。若仍無法通信,可能是串口硬件故障,需進一步檢測維修。
2.DI輸入故障
2.1信號無輸入:檢查外部開關或傳感器與DI接口的連接是否松動,開關是否正常工作,傳感器是否輸出正確信號。測量DI接口輸入電壓,若異常,檢查24V供電是否正常及線路是否有斷路。還可能是DI接口內部電路故障,需專業人員檢修。
2.2信號誤判:檢查是否有強電磁干擾影響DI信號,可對通信線采取屏蔽措施。查看DI接口的濾波參數設置是否合理,如不合理可調整參數。
3.DO輸出故障
3.1無輸出:檢查DO接口與負載的連接是否良好,負載是否正常工作。測量DO接口輸出電壓,若為0V,檢查控制信號是否正確發送,模塊是否正常工作,可能需檢查相關軟件設置或程序邏輯。若輸出電壓正常但負載不工作,可能是負載故障或驅動能力不足,可嘗試更換負載或增加驅動電路。
3.2輸出異常:若DO輸出狀態不穩定或與預期不符,檢查控制信號是否穩定,是否有其他信號干擾。查看DO接口的驅動電路是否有元件損壞,如有需更換。
4.電源故障
4.1供電異常:檢查24V電源適配器是否正常工作,輸出電壓是否為24V,電源連接線是否松動或損壞。若電源適配器正常,測量模塊電源輸入端電壓,若異常,可能是模塊內部電源電路故障,需專業維修。
4.2電流過大:若模塊工作時電流超過0.5A,檢查是否有負載短路或過載情況,導致電流異常。查看模塊是否有元件損壞,造成內部短路,如有損壞元件需及時更換。
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考,產品功能及規格可能隨技術升級有所調整,請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
