1、產品概述
產品名稱:多功能采集器

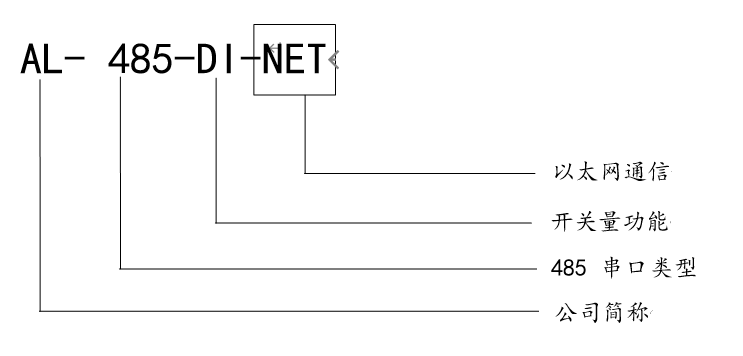

產品型號: AL-485-DI-NET
應用領域：工業自動化、物聯網、數據采集與監控等領域
產品簡介:
AL-TH是山東艾藍智能科技有限公司研發的一款多功能采集器。它支持多路串口同時工作，能夠高效地采集、傳輸和存儲來自不同串口設備的數據。廣泛應用于工業自動化、物聯網、數據采集與監控等領域。
采集器采用以太網通信方式，支持多路串口多種儀表同時采集，適用范圍廣。各串口全隔離，克服因各儀表通訊波特率不同、儀表之間干擾造成的數據采集困難。本產品功耗低、布線方便、簡單易用、降低施工費用。
終端配合開關量采集模塊，設備可進行煙感報警、水浸報警、非法開門開箱、非法闖入等報警信息的監測。
3.功能介紹
多功能采集器作為一種專為極端環境設計的監測設備，其功能強大且實用，主要體現在以下幾個方面：
各個串口全隔離，有效解決因各儀表波特率不同、儀表之間干擾造成的數據采集困難。
當監測到的水浸、煙感非法開箱等報警狀態時，采集器會觸發報警機制，通過監控平臺報警、短信報警等方式告知用戶。
采用耐高溫材料和特殊結構設計，能夠在75℃ 的環境下長期穩定工作。
內置看門狗，實時進行自檢，實時對被采設備故障檢測，故障消除后自動恢復通訊，確保設備穩定運行不宕機。
4. 技術參數
尺寸：長度128mm，高度103mm ，厚度40mm
供電：DC24V
工作功耗：≤1W
采集類型：儀表、閥門、報警數據
串口數量：全隔離RS485*4路
波特率：300bps - 115200bps（可調）
數據位：5、6、7、8位
停止位：1、1.5、2位
校驗位：無校驗、奇校驗、偶校驗
開關量數量：DI*2路
采集頻率：1分鐘至24小時可調
傳輸方式：以太網
通信協議：tcp/udp/mqtt/http post (其他協議可定制)
數據轉發：任意公網和專網服務器
材質：鋁合金（外殼）
接線端子結構：插接
工作環境：溫度-25°C～75°C，濕度0～95%（非冷凝）
存儲溫度：-40℃～85℃
利用RS485串口通訊獲取儀表數據，通過DI開關量接口獲取報警狀態，通過以太網將數據發送至接收端。
具體工作流程如下：
5.1 通過RS485串口自動或平臺主動發送各儀表讀取指令，獲取各儀表數據，通過DI開關量采集接口獲取報警模塊報警狀態。
5.2 以太網傳輸:處理后的儀表數據和報警狀態通過以太網通信模塊發送至接收端，如電腦平臺、手機端等。
5.3數據顯示與分析:接收端接收到數據后，可以通過軟件或平臺進行顯示、存儲、分析和報警等操作。
現場設備配置：
（1） 硬件連接
l電源連接：將DC24V直流電源接入設備的電源接口。
l串口連接：將需要采集數據的串口設備通過2*1RVVP線纜分別連接到采集器的對應串口上。
l網絡連接：將網線插入設備的網絡接口，并確保網絡連接正常。
l報警器模塊：將報警模塊信號端連接到對應接口。
l程序下載工具安裝：從官網下載最新的程序下載工具，按照提示完成安裝。
l網絡配置工具解壓：下載并解壓隨附的網絡配置工具，或從官網下載最新版本。
l程序準備：下載和需通訊設備相對應的程序解壓備用。
n 程序下載

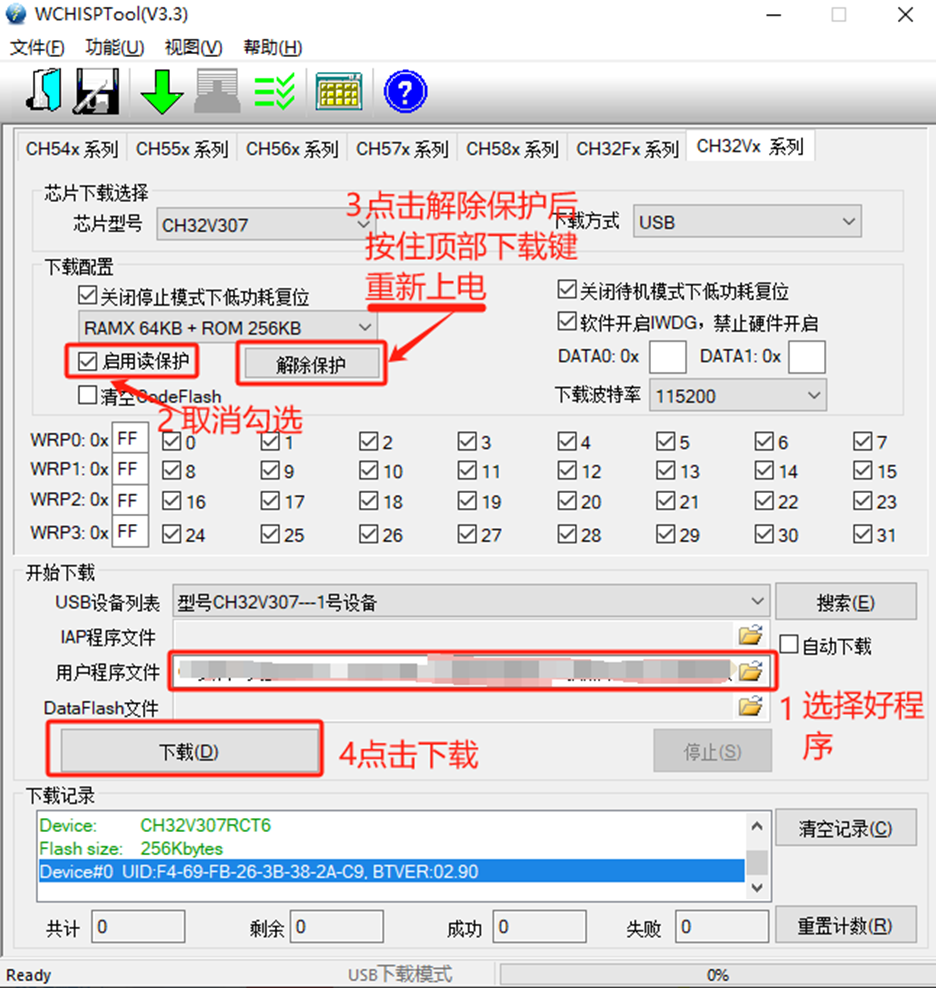

打開程序下載工具，選擇好需要下載的程序，斷電情況下，按住頂部程序下載按鈕，上電，下載工具自動識別到設備，點擊下載按鈕，提示框顯示【第*號設備下載完成】即下載成功。

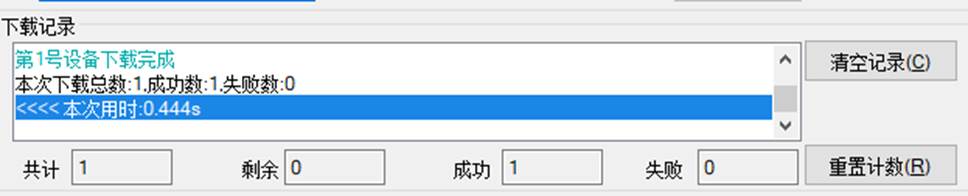

下載成功提示框↓
n網絡參數配置
打開配置工具，點擊【設備管理】→雙擊對應設備行→根據需要配置好各種參數后點擊【修改設置】，完成基本信息修改，再次進入雙擊對應設備行→點擊底部【固件與配置】→【注冊包】→配置好【注冊包】、【心跳包】和【心跳包間隔】，注意是否勾選ASCII→點擊【確定】→點擊【下載】，等待下載完成→點擊【自動搜索】刷新當前頁可以顯示連接狀態，【TCP項】顯示已連接后，需要通訊的設備即可和服務器進

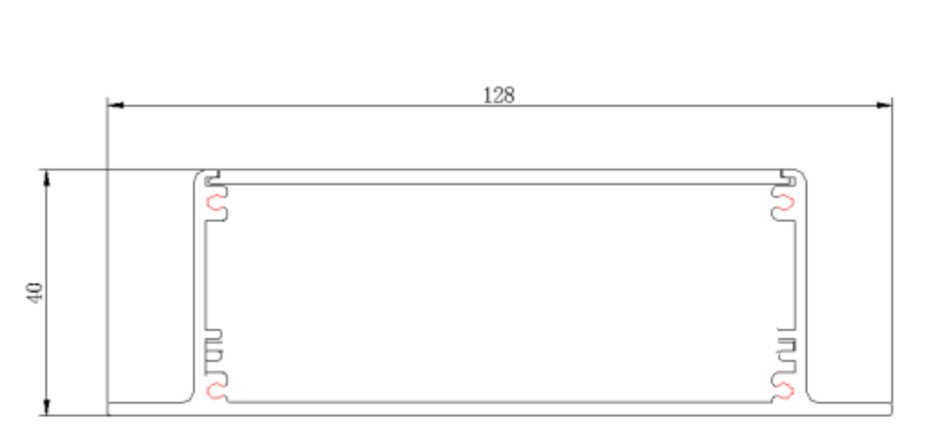

外形尺寸：長度128mm，高度103mm 厚度40mm（鋁型材外殼）

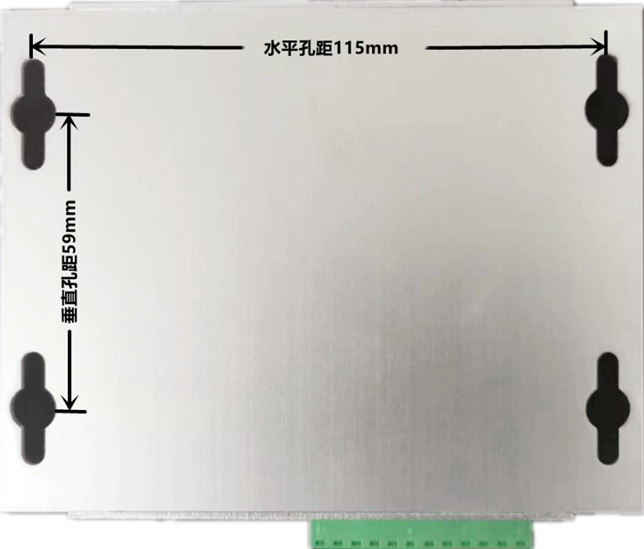

安裝孔位置：水平孔距115mm，垂直孔距59mm
安裝螺絲尺寸：直徑4.2mm以下
常見故障及解決方法:
|
故障現象 |
可能原因 |
解決方法 |
|
無法連接服務器 |
1.服務器IP端口配置錯誤 2.網絡不通 3.采集器故障
|
1.檢查服務器IP端口配置并糾正 2.檢查并恢復網絡 3.聯系采集器廠家解決 |
|
指示燈都不亮 |
1.電源故障 2. 電源線連接不良 |
1.
更換DC24V電源 2.檢查并重新連接電源線 |
|
可以連接服務器但無法上傳儀表數據或上傳不穩定 |
1. 程序錯誤 2. 儀表故障 3.儀表通訊線路故障或存在干擾 4. 設備故障 |
1. 下載儀表品牌及波特率相對應的程序 2. 聯系儀表廠家解決 3.修復儀表通訊線路，使用2*1RVVP屏蔽線纜，避免和強電線路并行，線纜長度不大于1.2千米 4. 聯系采集器廠家 |
|
無法上傳報警信息 |
1.
報警傳感器故障 2.
報警傳感器線路故障 |
1. 更換報警傳感器 2. 檢查并修復傳感器線路 |
|
其他異常現象 |
|
參考說明書或聯系售后服務 |
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
