1、產品概述

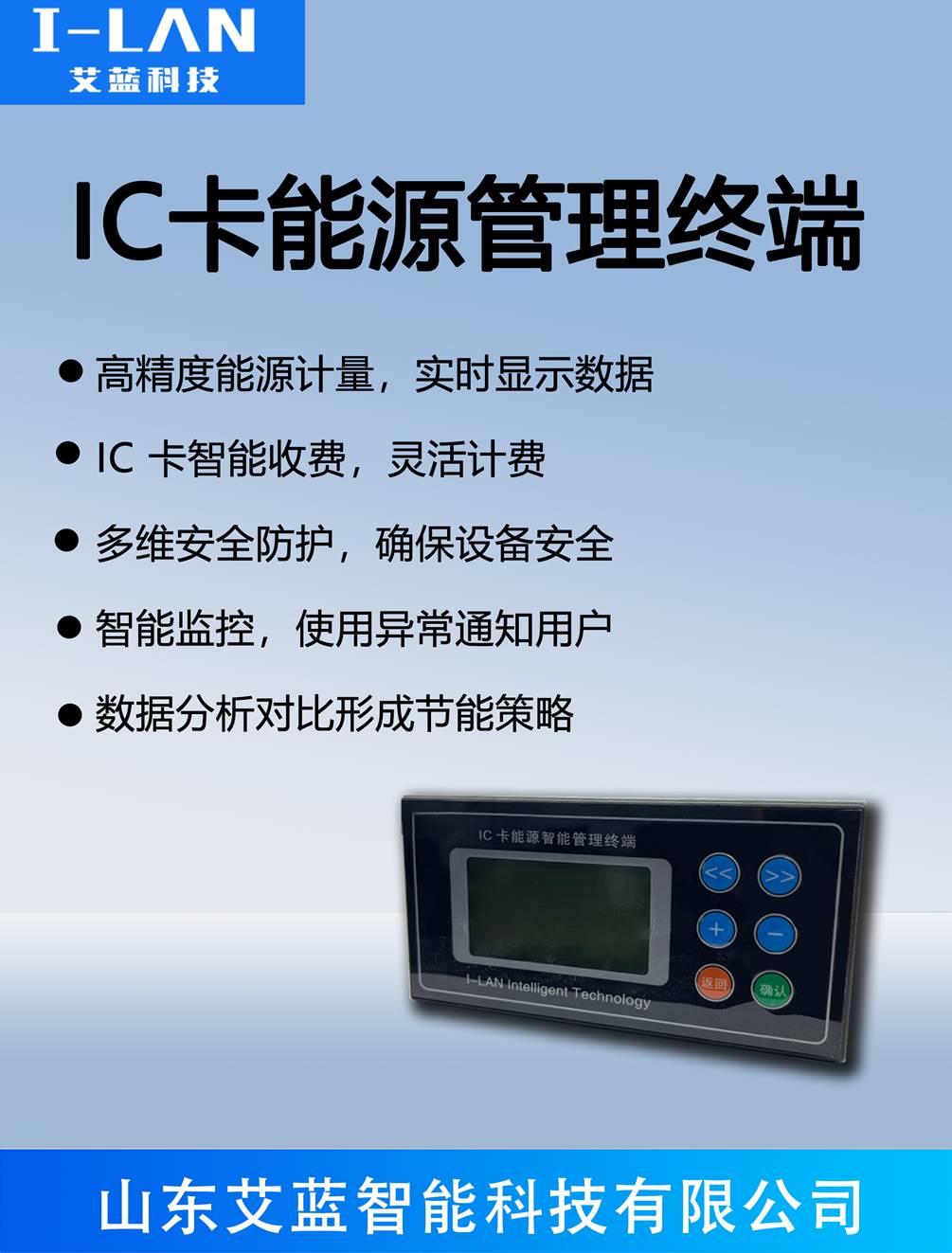

產品名稱:IC卡能源管理終端

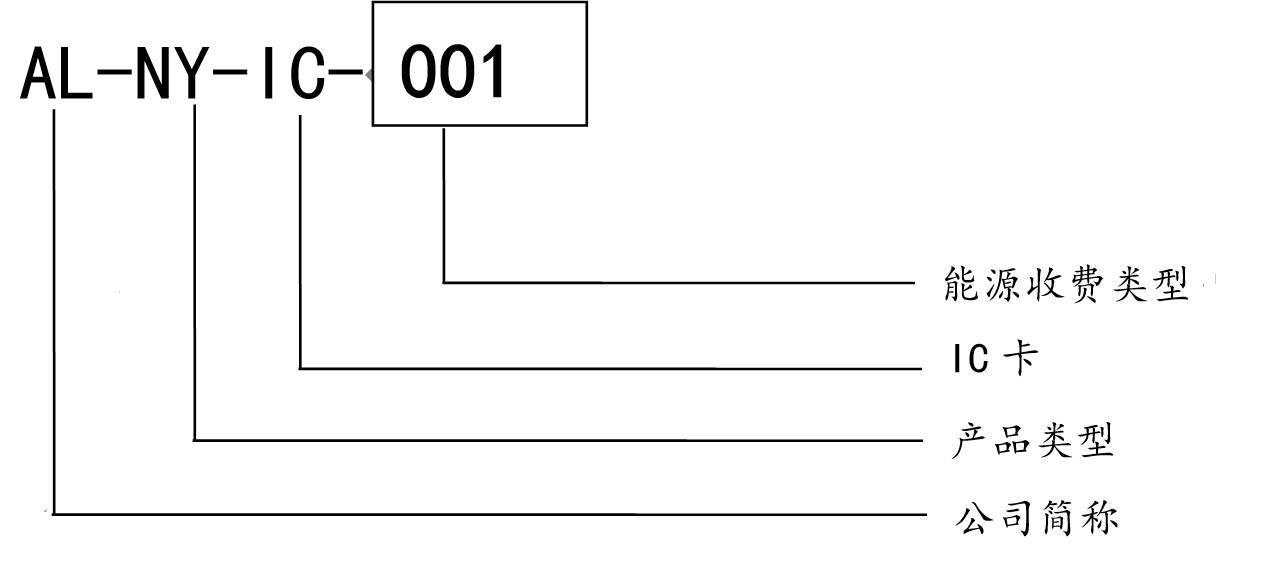

產品型號: AL-NY-IC-001
應用領域:能源計量系統
產品簡介:
IC卡預付費采集箱是一款高度集成的智能化能源管理設備,適用于能源計量場景。用戶通過IC卡預存費用,設備實時采集能源使用數據并自動扣費,支持欠費計量,流量調節,短信報警,兼容積算儀表接入,遠程充值,遠程控制閥門等特點,解決了收費難的問題,結合 IC 卡支付系統實現 “先充值、后使用” 的預付費管理模式,并內置多重防拆報警機制保障設備運行安全。
付費類型 |
能源類型 |
001 |
水 |
002 |
電 |
003 |
蒸氣 |
3.功能介紹
1)寬壓高頻電源電路,提高效率,降低功耗
2)主流高性能工業級ARM CPU嵌入式處理器,主頻72MHZ,帶硬件計算
3)自帶液晶顯示屏,實時顯示現場數據,可循環顯示
4)步進開閥門暖管功能,閥門自動/手動方式切換
5)支持抄錄多種設備通訊協議(請在購買時注明,說明要接入的儀表型號)。
6)支持開門報警、斷電檢測、市電檢測功能。
7)GPRS實時在線,永不掉線
8)具有自動定時上報、事件觸發上報、平臺人工讀取功能。
9)支持多種能源計量方式:水費計量、電費計量、蒸汽計量。
10)支持順時熱量、順時流量等工況參數追蹤功能,當參數限定值過高,自動關閉部分閥門,當參數設定值在工作范圍內,自動開啟部分閥門。閥門調節周期和調節量均可自動設定或者手動設定。
11)支持一表一卡、一表多卡,卡片采用動態加密,防破解
12)天線讀頭距離3CM以上,適應各種惡劣環境
13)支持閥門開度采集,閥門開關到位采集,可檢測并顯示閥門是否斷線,是否校驗完成。
14)支持欠費計量,充值后自動扣除
15)支持MODBUS協議
16)參數設置方便,現場人員無需帶其他設備即可完成設置
17)工業級品質保證、性能穩定可靠,性價比高。
18)GPRS遠程在線設置參數
19)程序遠程升級
4.技術參數
1)供電:DC9~28V,
2)功耗:<10W
3)2路閥門控制輸出(AC220V 10A)
4)1路閥門位置信號接入
5)1路開到位1路關到位閥門信號接入
6)1路GPRS,1路儀表信號,可自由設置232/485,1200~57600bits/s可選
7)儀表協議全兼容
8)256M數據存儲容量,分別存儲不少于1000條充值記錄、巡檢記錄、掉電記錄、開箱記錄
9)扣費信息1萬條自動循環存儲,雙備份
10)帶UPS功能,容量12V12AH或20AH,斷電后持續工作2天以上
11)充值方式:遠程充值或現場充值
12)工作環境:溫度:-20℃~70℃;濕度:<95%(無凝結)
5.工作原理
IC卡能源控制終端是一種智能化的預付費管理設備,通過IC卡實現“先付費、后使用”的資源管控模式。其核心功能包括 IC卡讀寫、費用計算、資源控制、數據交互 等,適用于能源管理領域。
硬件組成
采集終端的核心硬件模塊包括:
IC卡讀寫模塊:支持非接觸式IC卡,負責讀取卡內加密的充值數據(金額、用戶ID)或?qū)懭胧褂糜涗洝?span lang="EN-US">
主控單元(MCU):執行核心邏輯:數據解析、余額計算、控制指令下發。集成存儲單元,保存用戶余額、費率、歷史記錄等關鍵數據。
計量模塊:實時采集使用量。將物理量轉換為標準計量單位
控制單元:通過繼電器或電磁閥控制資源通斷。支持欠費自動關斷、充值后自動恢復。
人機交互模塊:LCD/LED顯示屏:顯示余額、用量、告警信息。
按鍵或觸控面板:支持用戶查詢、菜單操作。
通信模塊:有線通信(RS485、以太網)或無線通信(4G、NB-IoT、LoRa)。
用于與后臺系統同步數據、遠程升級或故障上報。
電源模塊:提供穩定電源,支持?jǐn)嚯姳Wo(hù)機制(防止數據丟失)。
工作流程
用戶充值:用戶在充值點(如手機APP)購買資源,后臺系統生成加密的充值指令并寫入IC卡。IC卡內包含:充值金額、用戶唯一標識、時間戳、數字簽名等。
插卡認證與數據交互:用戶將IC卡插入終端讀卡區,終端執行以下操作:身份驗證:驗證IC卡合法性(如密鑰認證、防偽碼校驗)。數據解密:使用預置密鑰解密卡內數據,防止篡改。余額更新:將充值金額累加至終端本地存儲的用戶余額。寫回數據:將當前余額、累計用量等更新至IC卡(用于離線數據備份)。
資源供應與控制:終端控制單元閉合繼電器/電磁閥,開啟資源供應。
實時計量:計量模塊持續監測資源使用量,按預設費率計算費用。動態扣費:MCU實時扣除余額,并更新本地存儲和顯示屏數據。
低余額預警與斷供:預警階段,當余額低于設定閾值,終端觸發聲光報警并顯示提醒。斷供階段,余額歸零時,MCU立即下發指令,控制斷開能源供應。
數據同步與管理:在線模式通過通信模塊定時上傳用量、告警信息至后臺管理系統。離線模式中用戶下次充值時,IC卡將終端內的使用數據帶回后臺,實現數據同步。

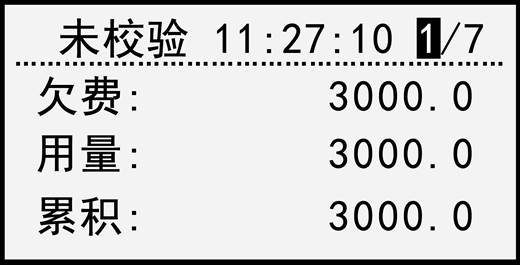

設備界面說明:右上角X/Y表示當前第X頁顯示,共Y頁可顯示
X/Y前面則為當前時間和日期的顯示
1、閥門開度為百分值顯示,顯示當前閥門開度是多少,可顯示閥門斷線,閥門未校驗
2、欠費或余量:余量為0后顯示欠費。
3、用量:實際使用的量。
4、累積:積算儀的累積值。

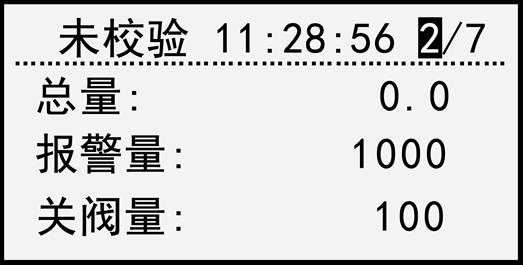

1、總量:充值的總量。
2、報警量:可設置,到達報警量發送報警短信,提示用戶充值。
3、關閥量:可設置,如(設定為1000 則會在剩余量為1000時自動關閉閥門)如果閥門設置為手動開模式,閥門不會關閉。

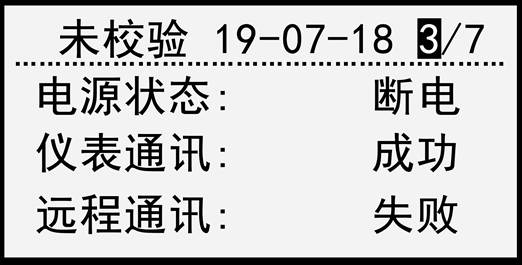

1、電源狀態:顯示是否接通市電或者斷電。
2、儀表通訊:顯示ic卡控制器是否與積算儀通訊成功。
3、遠程通訊:顯示ic卡控制器是否與平臺連接成功。

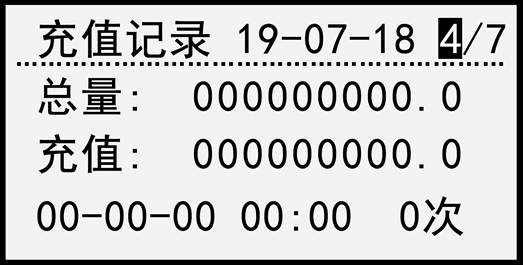

充值記錄:顯示充值后總量,當次充值量,充值時間,本次是第幾次充值,可通過按鍵“?”“?”翻看記錄,最多存儲1000條記錄,可擴展。

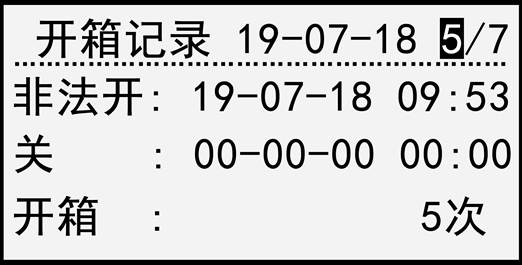

開箱記錄:顯示開箱門類型:正常開或者異常開,開門時間;關箱門時間;開箱次數,可通過按鍵“?”“?”翻看記錄,最多存儲1000條記錄,可擴展。

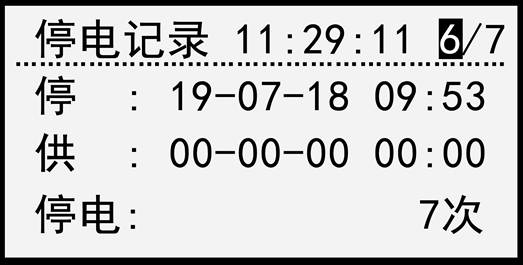

停電記錄:顯示停電時間,上電時間,停電次數,可通過按鍵“?”“?”翻看記錄,最多存儲1000條記錄,可擴展。

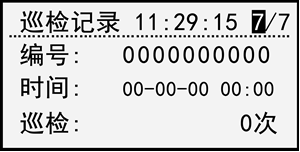

主界面-巡檢記錄
巡檢記錄:顯示巡人員編號,巡檢時間,巡檢次數,可通過按鍵“?”“?”翻看記錄,最多存儲1000條記錄,可擴展。

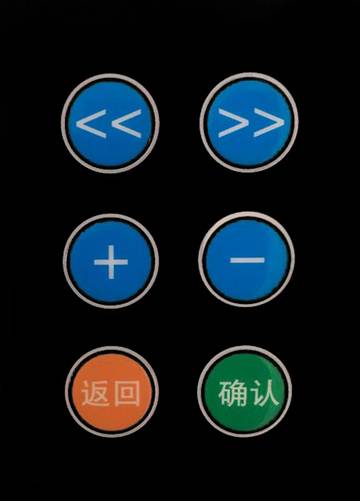

以上按鍵依次為:左移位、右移位、加一、減一、返回、確定。
1)、主界面下:
“?”或“?”在主界面間切換,
“+”或“-”主界面歷史記錄下可翻看記錄信息。
按下“確定”進入設置菜單
按下“返回 ”返回主界面-計量
設置菜單下
“?”或“?”在參數位間移動光標,如”1234“按下移位依次在1234間移動;
數值隨著“+”或“-”變化,當達到最大值自動清零
按下“確定”對參數進行修改保存
按下“返回 ”返回設置主界面
現場充值

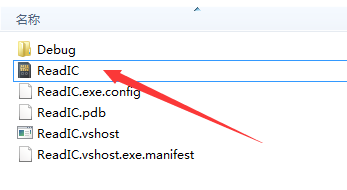

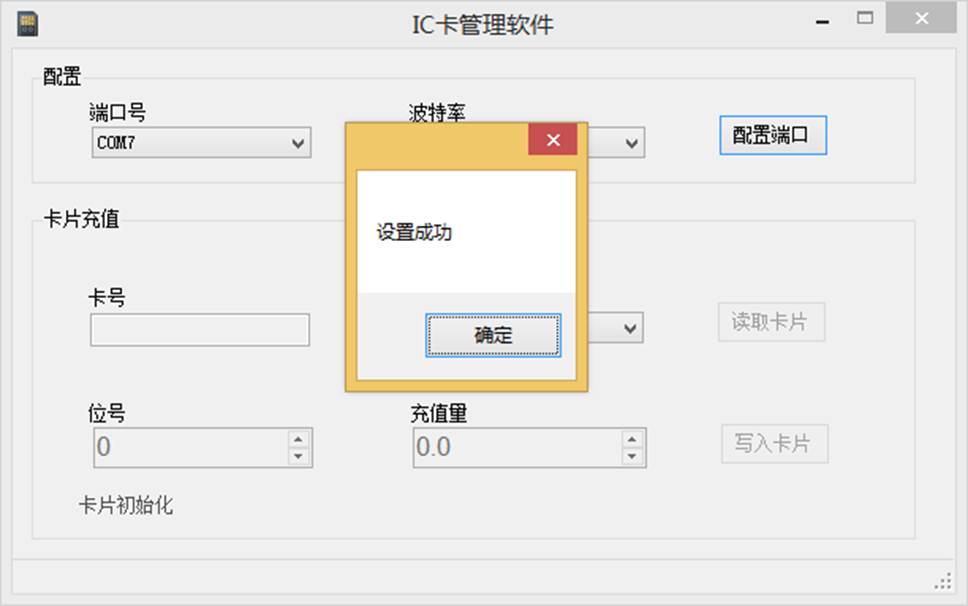

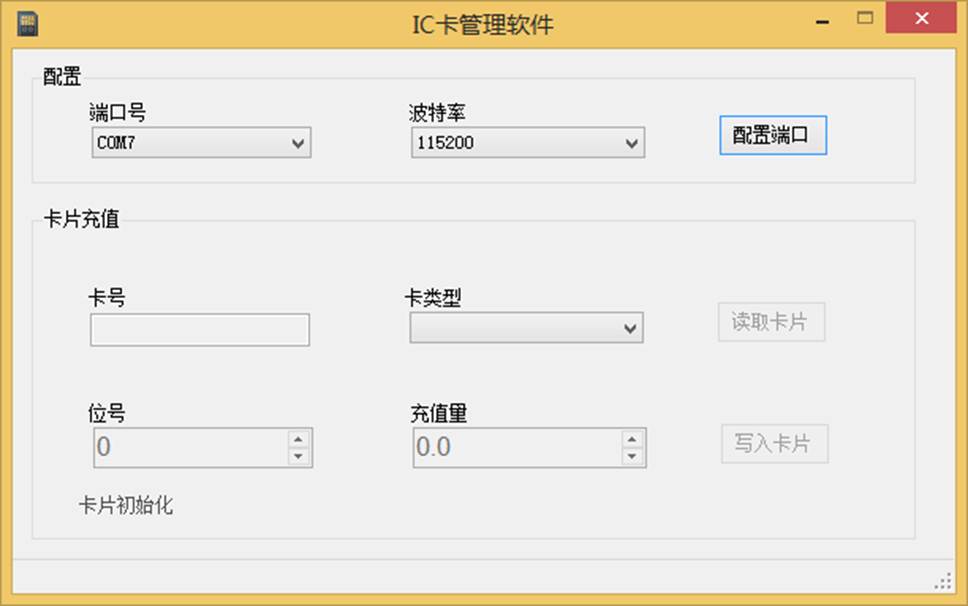

雙擊打開充值管理軟件
選擇相應的端口號,點擊配置端口,提示設置成功:

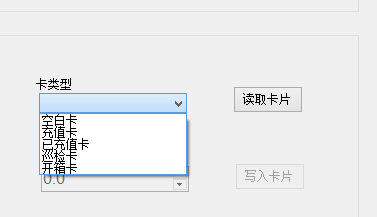

點擊讀取卡片,讀取成功后,卡號處會顯示一串?dāng)?shù)字,代表此卡卡號,選擇相應的功能卡<!--[if gte vml 1]>
如果為充值卡則填寫相應的充值量,如果為巡檢卡則填寫相應的巡檢編號,點擊寫入卡片,即完成制卡操作。
制卡完成后可再次讀取進行信息確認。
對于充值過的卡,讀取后會提示充值過的卡;
電腦端說明

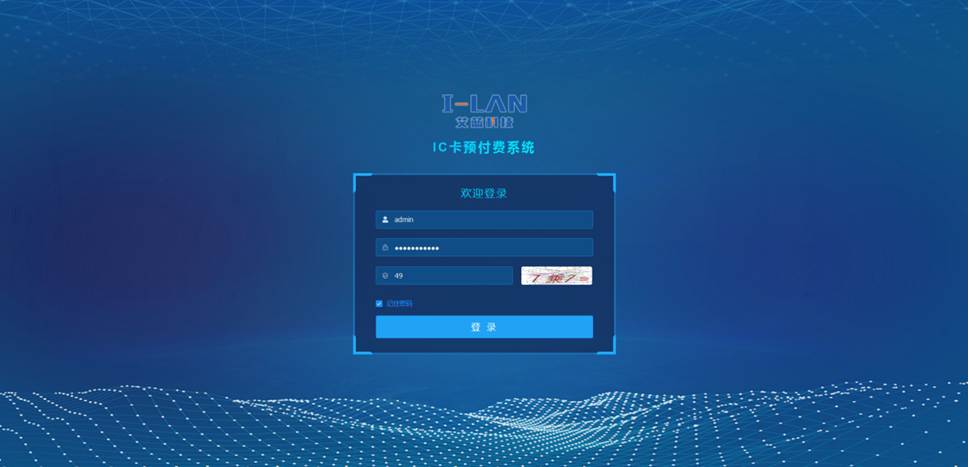

1.平臺登錄
打開平臺鏈接:http://localhost
輸入賬號、密碼、驗證碼進行登錄系統。

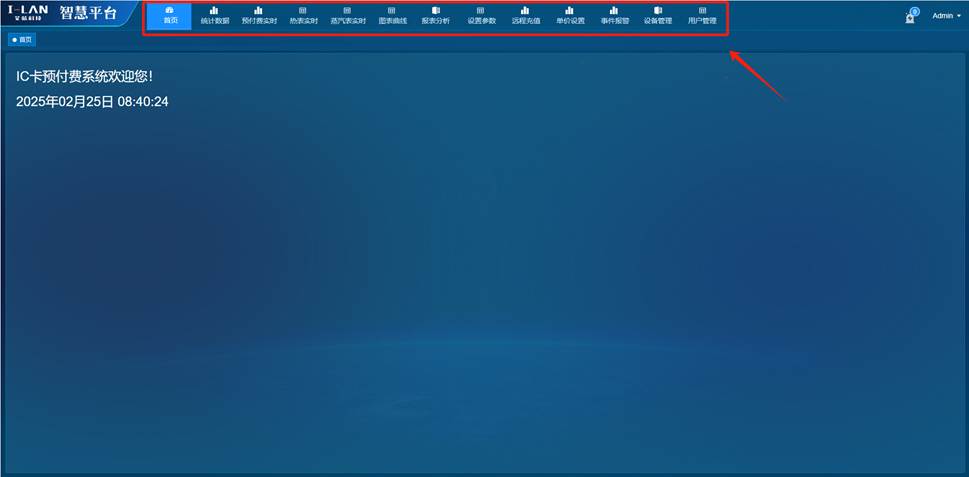

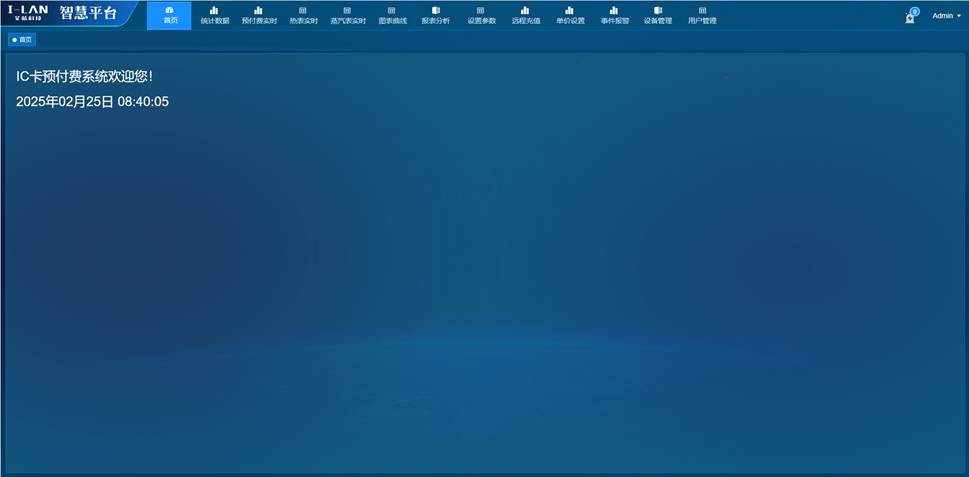

進入平臺后默認進入首頁。
2.功能基本介紹

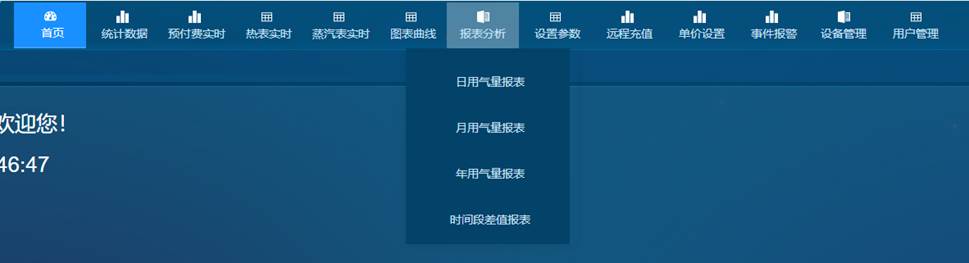

目前功能基本分為統計數據、預付費實時、熱表實時、蒸汽表實時、圖表曲線、報表分析、設置參數、遠程充值、單價設置、事件報警、設備管理、用戶管理。
將鼠標停留在導航模塊上會出現功能對應的菜單信息。

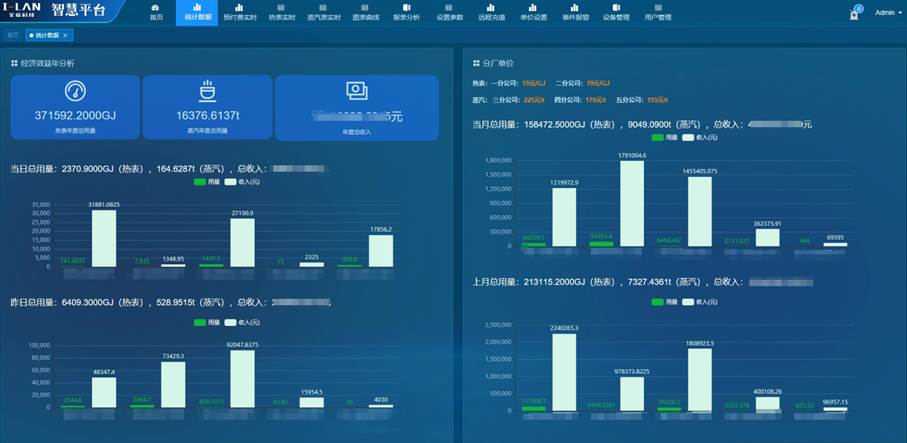

3.統計數據
首頁顯示經濟效益年分析,系統內所有設備的用量和收入;(總部可點擊查看每個分公司的年分析)
包括當日總用量、總收入;
昨日總用量、總收入;
當月總用量、總收入(可點擊查看當月列表);
上月總用量、總收入(可點擊查看上月列表);
右側頂部可以看到每個公司的單價。
4.設置參數

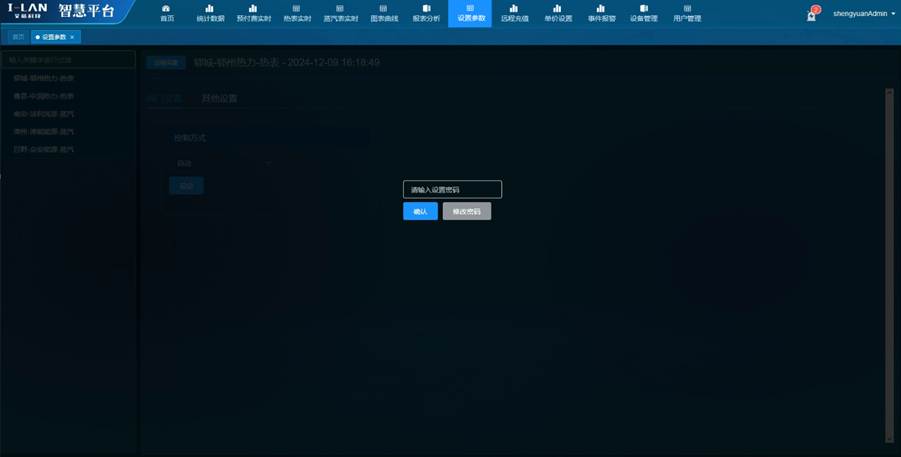

設置參數包含閥門設置、其他設置。(針對閥門設置初始數值,需要特定密碼才可以設置)

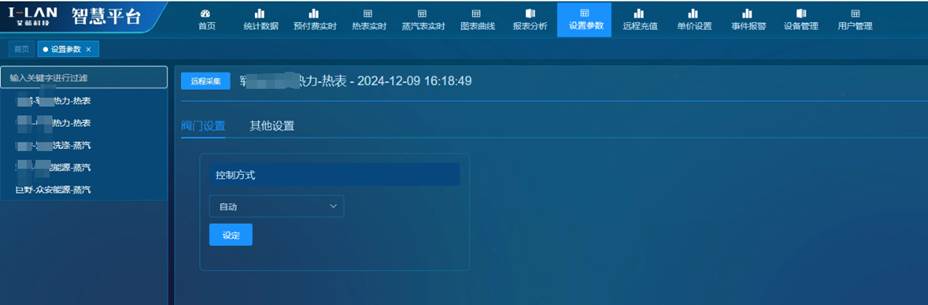

閥門設置:設置閥門的控制方式。

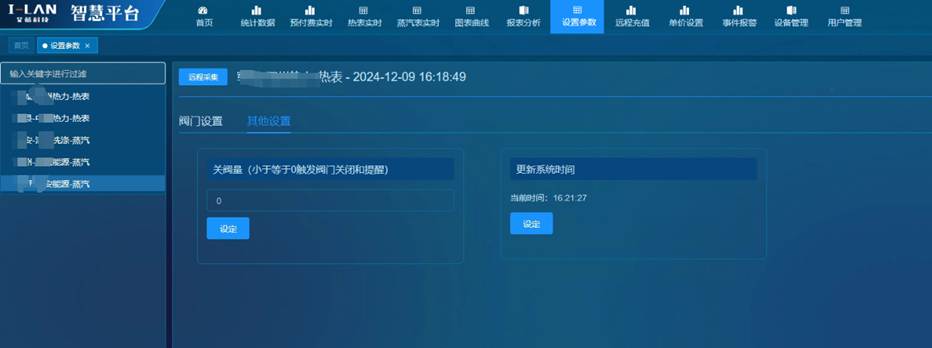

其他設置:設置關閥量(報警值,達到就會報警提醒)、更新系統時間。
5.遠程充值

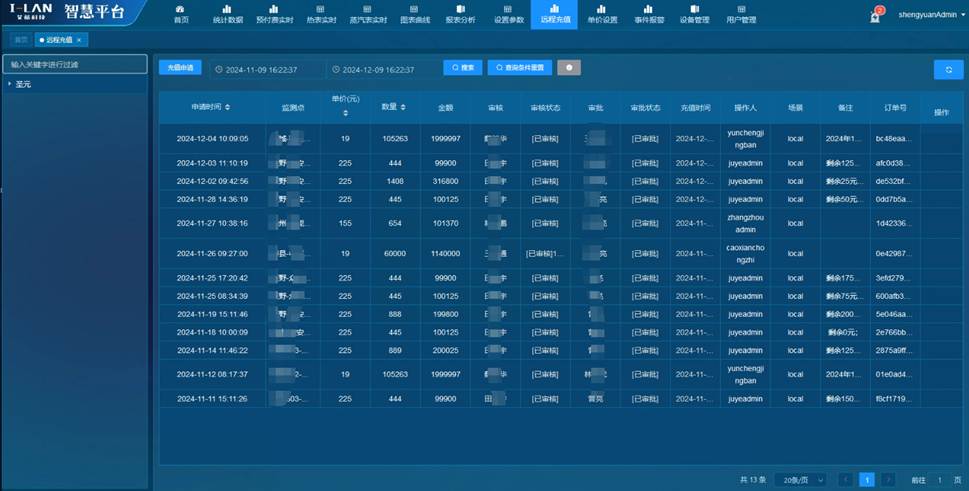

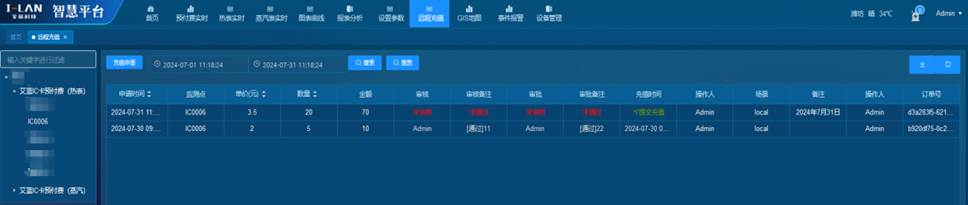

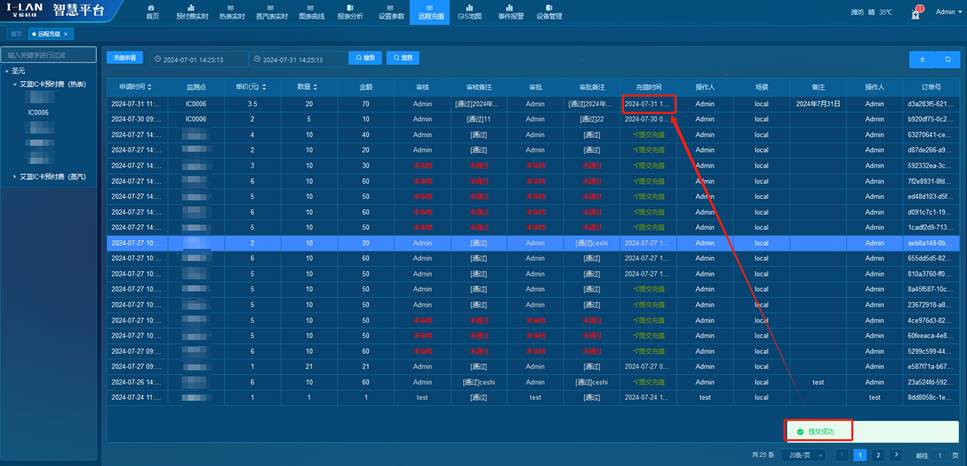

遠程充值頁面顯示當前平臺內指定開始、結束時間內所有設備的所有充值記錄。

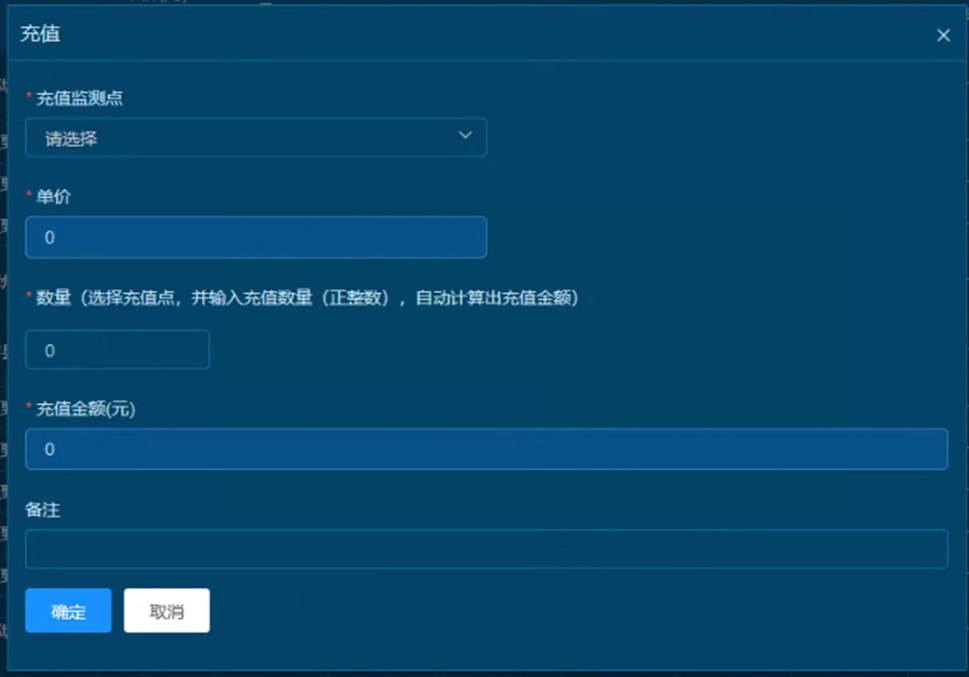

點擊充值申請,充值監測點:下拉選擇,輸入單價、數量,自動計算出充值金額,確定后提交充值申請。

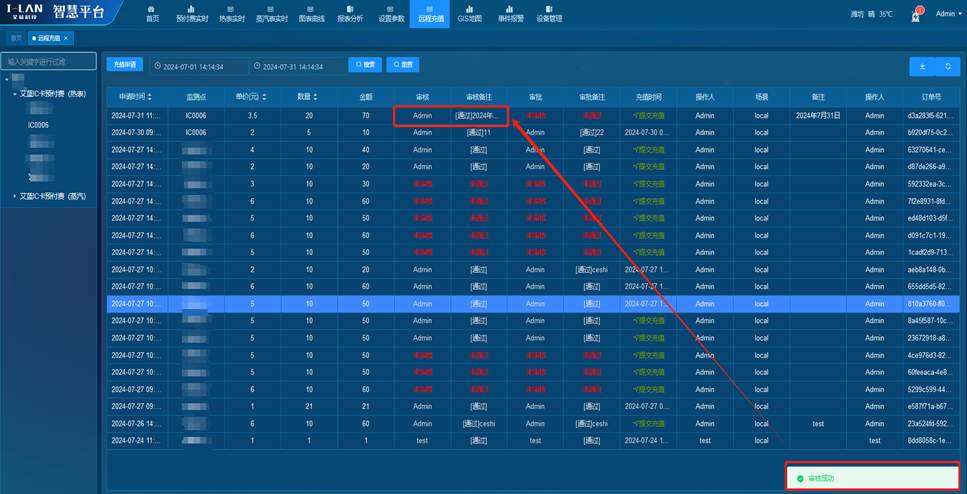

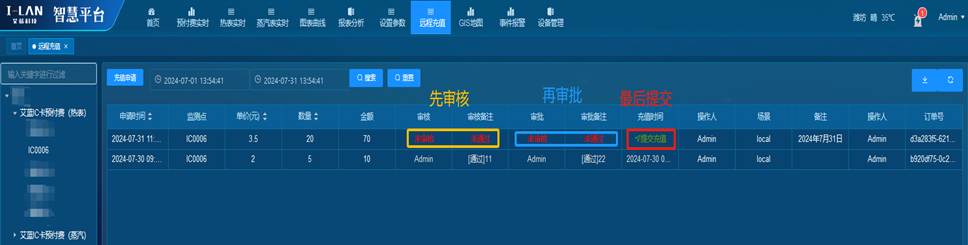

已提交的充值申請,需要經過審核--->審批-->提交充值。

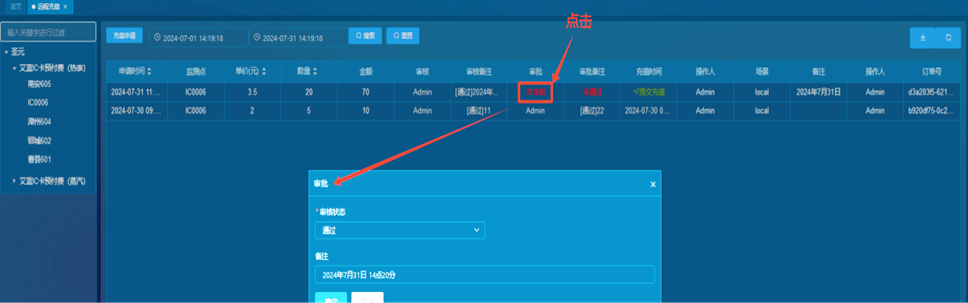

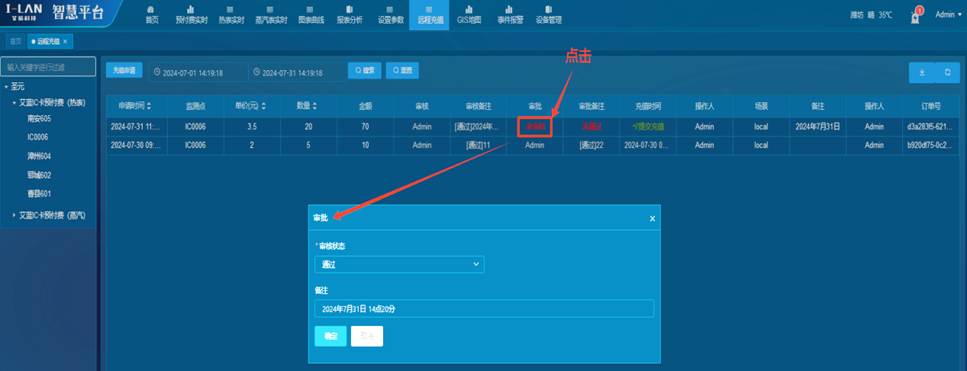

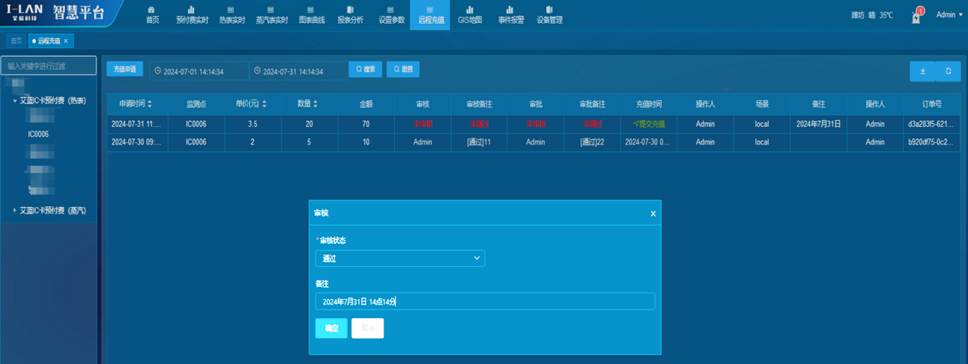

點擊審核:“未審核”,彈出審核彈框,下拉選通過,添加備注,點擊確定,提交。

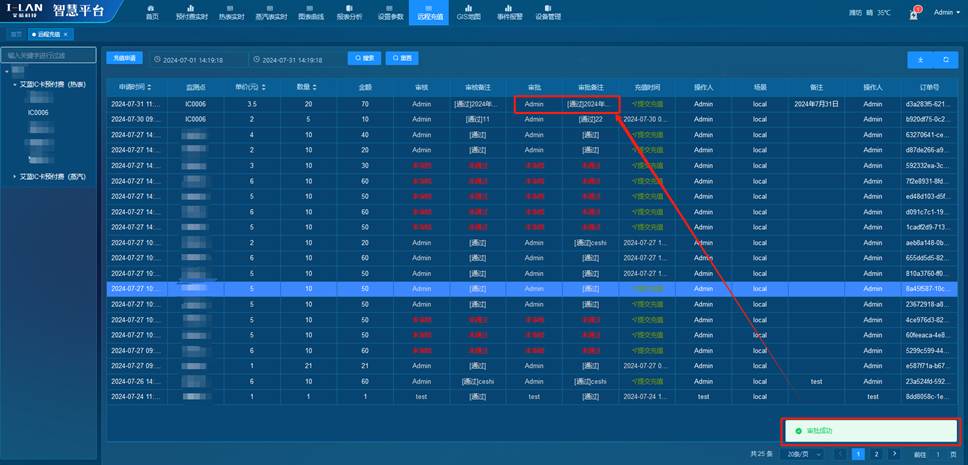

審核成功后,在右下角提示“審核成功”。
點擊確定,審批成功后,會在右下角提示“審批成功”。

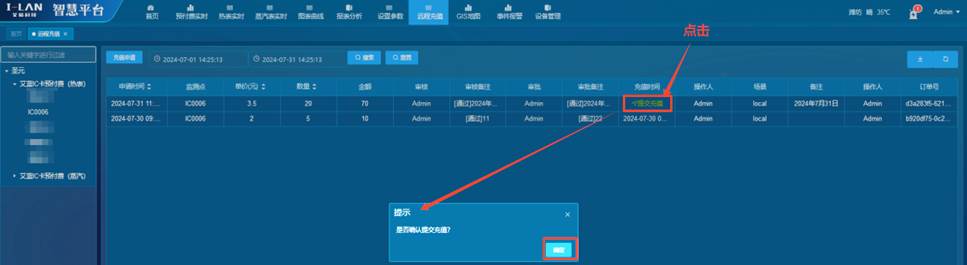

點擊確定,提交充值后,會在右下角提示“提交成功”。

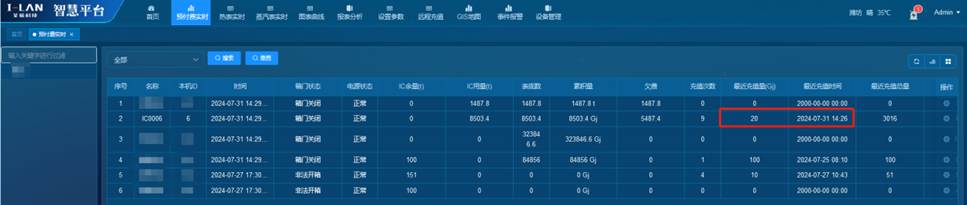

充值成功后,返回預付費實時頁面,會在本設備下次上傳數據時同步充值記錄,延遲一個采集周期;想接著刷新同步充值記錄,可以手動讀取當前設備實時數據。
7.安裝指南

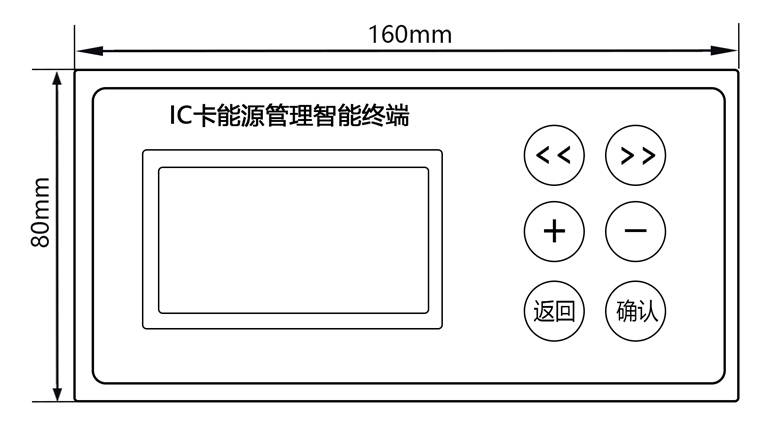

產品尺寸160mm*80mm*120mm
安裝步驟
關閉電源,將終端固定于采集箱內,接入電源及傳感器信號線。
連接繼電器控制線(如需斷閘功能),校準傳感器參數。
電源接線
1.斷開總電源,打開箱體接線倉蓋板。
2.將電源線(火線L、零線N、地線PE)接入端子排,按以下規范接線:
L → 主板“AC-L”端子(紅色)
N → 主板“AC-N”端子(藍色)
PE → 箱體接地螺栓(黃綠雙色線)
計量表通信線連接
1.從計量表RS485接口引出A+、B-線。
2.接入采集箱主板“RS485 IN”端子(A+接A+,B-接B-),屏蔽層接地。注意 :多表并聯時采用手拉手接線,總距離≤1200米。
控制輸出接線
1.關斷閥門/斷路器的控制線接入主板“DO輸出”端子(常開/常閉觸點)。
電磁閥紅線→“COM”,黑線→“NO”(常開觸點)
通電初步測試
1. 通電后觀察設備指示燈是否正常,顯示屏是否亮起。
2. 使用檢查卡測試?yán)^電器功能(如拉閘/合閘動作是否靈敏)
常見故障及解決方法:
故障現象 |
可能原因 |
解決方法 |
設備無顯示,指示燈不亮 |
電源未接通 |
檢查電源插頭、開關是否開啟 |
|
電源模塊損壞 |
聯系售后更換電源模塊 |
IC卡無法讀取 |
卡片損壞或未激活 |
更換新卡測試 |
|
讀卡模塊故障 |
重啟設備或聯系售后維修 |
讀卡后數據未更新 |
卡片未成功充值 |
確認充值操作已完成 |
無法連接管理平臺 |
通信線纜松動 |
檢查RS-485或網線接口是否緊固 |
|
通信模塊故障 |
重啟設備并檢查SIM卡(4G版本) |
用量統計不準確 |
采集箱參數設置錯誤 |
通過管理平臺校準采集箱參數 |
|
計量終端故障 |
檢查水表是否正常工作 |
紅燈持續閃爍(蜂鳴) |
余額低于設定閾值 |
立即充值并插卡更新數據,否則將自動斷供 |
紅綠燈交替閃爍 |
通信模塊異常 |
檢查網絡連接,重啟設備,若未恢復則聯系售后 |
顯示屏顯示“Err-05” |
內部存儲器故障 |
斷電重啟,若重復出現需返廠維修 |
